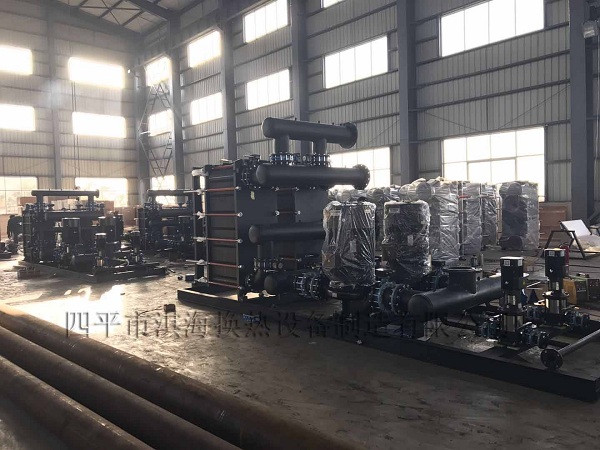

換熱機組
無人值守換熱站系統介紹
該監控系統由于采用全網集中監控，計算機采集記錄了各種工藝參數，如:溫度、壓力、流量、電壓、電流等，為供熱數據查詢，供熱分析計算提供了很好的依據，也為來年供熱打下良好的基礎。監控系統具有實時數據采集、實時數據曲線、實時模擬現場動畫顯示、異常報警、遠程控制、歷史數據查詢、歷史曲線、打印、地理信息等功能。
遠程控制換熱站的運行，如啟停泵，調節泵的轉速、循環泵的啟停、補水泵的啟停，同時可以調節電動閥門開度。
在換熱站無人值守遠程監控系統方案中，具有可擴展性，并且會為以后新增的換熱站留有接口，當新建換熱站時，自動在軟件中添加點和參數就可以了，避免了二次投資。然后集成到換熱站無人值守遠程監控系統中，為以后系統的發展、擴充提供了便利的條件。
換熱站是集中供熱系統供熱網路與熱用戶的連接場所，是熱源與熱用戶之間的一個中間環節，其供熱品質的好壞對改善熱網熱力工況，提高供熱質量起著重要作用。
采用氣候補償理念，引入室外溫度，當室外溫度降低或上升時，就需要改變二次供水出口溫度；通過對并聯在一次供水管道上的兩通電動調節閥進行微調，以達到改變二次供水的出口溫度；使二次供水的出口溫度隨著室外溫度的變化而變化，同時不影響一次管網的壓力平衡；這樣既能提高供熱品質，實現節能，同時也可以達到熱力站無人值守遠程監控的目的。
換熱站的功能介紹
該系統由換熱站動力配電柜和檢測控制系統構成，配電柜完成循環泵系統和補水系統的控制功能，具有遠程和就地運行模式，也有工頻和變頻運行模式。檢測控制系統完成換熱站各個溫度、濕度、壓力、運行狀態、故障狀態等測量點的監測，控制調節閥、電機、變頻器執行器件完成系統各狀態下應該完成的動作。
換熱站的運行程序獨立存在于其控制系統PLC內，能夠脫離上位機監控管理軟件而獨立運行，其運行參數可以通過中央控制室上位機監控管理系統來觀察并實施調整。
監控系統可以自動進行故障診斷，并在監控畫面上顯示各工況參數并控制設備運行狀態。
根據本地的氣候條件以及供熱對象的特性，給出一條室外溫度與二次供水溫度之間的對應曲線?？刂破骺梢酝ㄟ^這條曲線根據室外溫度傳感器測量的室外溫度對一次供汽流量進行控制，以達到對二次供水溫度的控制。此設計的特點在于能夠通過室外溫度對二次供水的溫度進行控制，以達到節省能源，提高供熱質量的目的。
采集一次溫度、壓力、流量等參數，調節一次的壓力、流量，當一次供水執行機構斷電時，報警并切斷電源或循環泵。
在系統中增加晚間節能的設置，根據需要設置晚間供熱溫度。自控系統通過加入時間日程表的控制，實現一天當中不同時刻對應不同的溫度。
PLC通過壓力傳感器和變頻器來實現對二次供水壓力的控制，當一臺補水泵無法通過變頻補水達到所要求的壓力時，控制器可使另一臺備用泵以工頻的方式進行補水。實現恒壓補水控制。
由PLC作為控制核心可以滿足熱力站各種控制需求，組態靈活，運行可靠。電動執行機構接受PLC輸出的控制信號，完成流量壓力控制任務，必要時切斷供熱回路。變頻器接受PLC的控制信號，控制循環水泵和補水水泵的轉速，實現對系統總流量和溫度調節。
通過PLC可以實現自動/手動操作；而與監控中心結合，可以實現遠程/就地操作。
在換熱站的控制系統中還附加了安防系統的功能，在監測環境溫濕度的同時，還可檢測門窗、電源、電壓、電流、地面水份、設備溫度等安防信息，出現意外時，系統自動遠程報警，達到無人值守基站的防護標準。
換熱站的各控制系統：根據全網熱力狀況自動均衡各站熱力調配 ，調配的依據是供熱面積的大小和室外溫度作為主要控制參數，管網和建筑物的熱損作為不斷修正的從屬控制參數，從而實現加權平均的調度算法。具體調節控制如下：
(1)電動調節閥：當室外溫度發生變化時，由PLC控制器自動計算機出二次網供水的溫度，然后通過自動調整一次網供水的電動調節閥的開度來控制一次網熱源的流量，從而達到自動控制二次網供水的溫度的目的。這樣既能保證供暖用戶的室內溫度，又能達到節省能源的目的。
(2)循環泵：一用。循環泵采用變速泵，根據測出的供回水壓差（保證末端流量）控制泵的轉速，使該壓差能維持于要求的數值，穩定壓差既能保證末端流量。
(3)補水泵定壓控制：自動調節補水泵，使二次網壓力保持恒定，當二次網水壓力接近壓力界限時，系統能自動保護，停止變頻器輸出。
(4）補水箱水位控制回路
采用液位報警器，控制水位上下限，進行報警聯鎖，當液位高時切斷供水回路，液位低時，報警并切斷補水泵、一次供水電動調節結構、循環泵。
